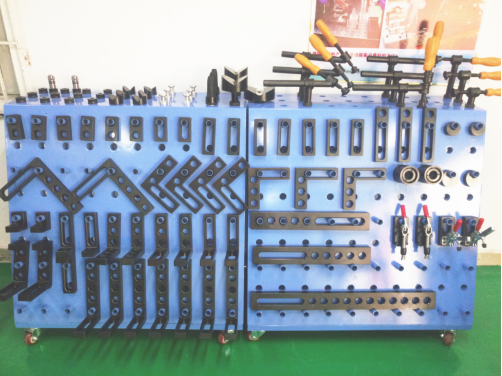

产品名称：定位平尺

产品信息：

平面角尺是为了保证工件在加工过程中达到一定尺寸精度要求，而将工件精准定位的元件。a ) 可以进行任意调整并能精准定位   柔性工装夹具

 b ) 可以用于45°、90°、135°、180°的定位和夹紧

 D28系列：模块上每间隔50mm均有标准Φ28孔或长腰型孔，可以实现工件快速定位和夹紧

 D16系列：模块上每间隔25mm均有标准Φ16孔或长腰型孔，可以实现工件快速定位和夹紧

  定位角尺是为了保证工件在加工过程中达到一定尺寸精度要求，而将工件精准定位的元件。

 D28系列：模块上每间隔50mm均有标准Φ28孔或长腰型孔，可以实现工件快速定位和夹紧

 D16系列：模块上每间隔25mm均有标准Φ16孔或长腰型孔，可以实现工件快速定位和夹紧

 D28系列定位角尺          D16系列定位角尺

产品规格                          产品规格

75x50x75                        37.5x25x37.5

175x50x75                      90x25x37.5

175x50x175（孔/孔）       90x25x90（孔-孔）

175x50x175（槽/槽）       90x25x90（槽-槽）

175x50x175（孔/槽）       90x25x90（孔-槽）

275x50x175                     140x25x90

250x50x175
