快速锁紧销

  • 产品概述
  • 性能特点
  • 技术参数

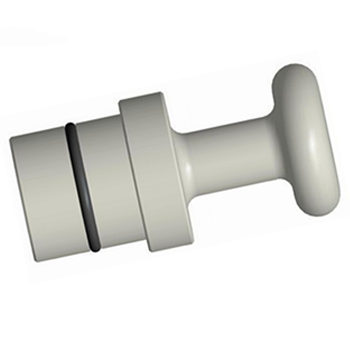

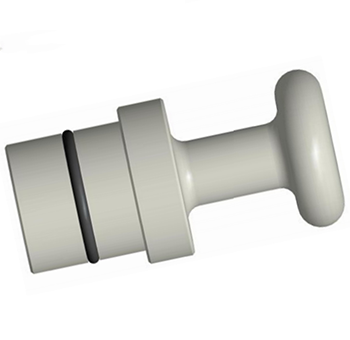

产品名称:快速锁紧销   沉头锁紧销

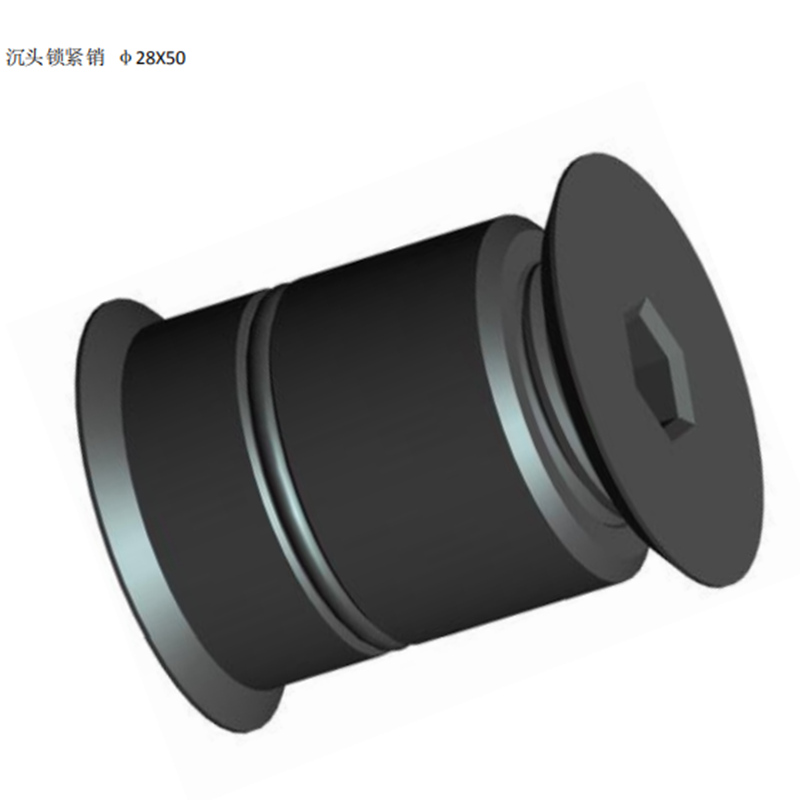

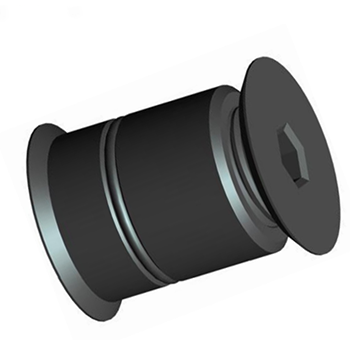

沉头锁紧销

沉头锁紧销

柔性工装夹具产品信息:

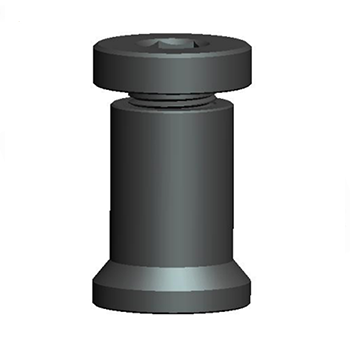

 D28快速锁紧销应用于平台与附件、附件与附件之间快速锁紧,有装夹快速等优点

 1)钢球快速伸出顶住内倒角达到锁紧

 2)钢球快速退回轮廓径小雨孔径松开

 3)顶部TTK14内六角沉孔强力锁紧

 产品编码          产品规格

D28系列           D28系列

快速锁紧销(短)  Φ28X50

快速锁紧销(长)  Φ28x75



产品编码           产品规格

D16系列            D16系列

快速锁紧销(短)   Φ16x24

快速锁紧销(长)   Φ16x36



 用法介绍:锁紧销用于模块与模块、模块与平台之间紧固,其中快速锁紧销已是SANW柔性组合夹具中的zhuanli产品之一。φ28mm或φ16mm的快速锁紧销体内装有5个同心钢球。当松动锁紧销螺纹时,钢球会自动缩回锁紧体内部,这时锁紧销可插入或抽出被锁工件的圆孔。使用时锁紧销插入被锁工件孔后用手逐渐拧紧锁紧销头部,同时钢球逐渐突出,锁紧销自动对中并夹紧模块,然后用扳手拧紧,拧紧力要求适当,不宜过大(一般扳手旋转45~60°即可)。锁销拧紧后能达到夹紧力50kN,剪切力250kN,同时根据使用场合的不同,快速锁紧销还设计

快速锁紧销设备
